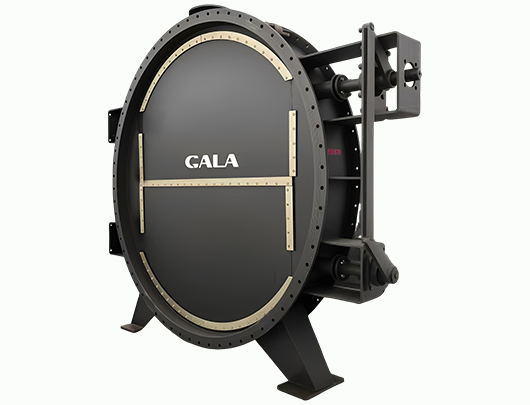

заслонка

Заслонка оснащена двухдисковой комбинированной конструкцией в качестве основного подвижного узла. Точное управление осуществляется с помощью ручной муфты или пневмопривода одностороннего действия. Исполнительный механизм оснащён отказобезопасным режимом, который может быть предварительно настроен в соответствии с требованиями системы на закрытие при отказе (FC) или открытие при отказе (FO), что обеспечивает возврат в заданное состояние при аварийных ситуациях, таких как отключение электроэнергии или подачи сжатого воздуха.

Основной механизм уплотнения заключается в прецизионном взаимодействии диска заслонки и уплотнительного кольца: при выполнении закрывающего движения каждый диск заслонки входит в контакт с уплотнительным кольцом, состоящим из двух смещённых полукольцевых элементов, образуя плоское уплотнение. С обеих сторон вала применена комбинированная конструкция из термостойкого эластичного мягкого уплотнительного материала и металлического нажимного фланца сальника, что обеспечивает долговременную надёжность уплотнения вала.

Возможна установка продувочного устройства, что повышает герметичность заслонки и её адаптивность к условиям эксплуатации.
