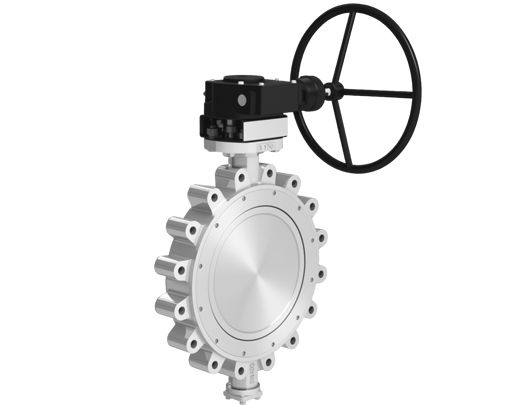

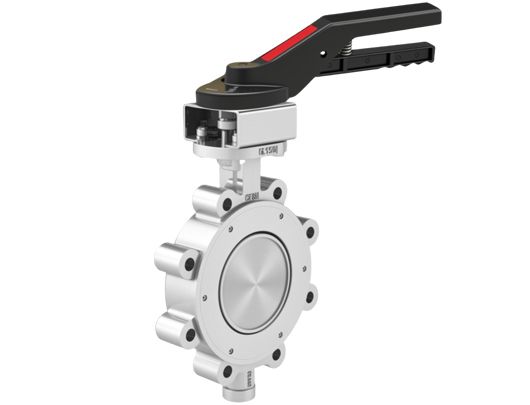

Наименование изделия: Высокопроизводительный поворотный затвор с фланцевым креплением
Номер чертежа изделия: Fig. 2520
Рабочее давление изделия: Класс 150/Класс 300
Размер изделия: DN50 ~ DN900
Стандарт изделия: API 609
Стандарт фланцевого соединения: ISO 5211
• Конструкция типа "проушина" соответствует стандарту ASME и рассчитана на работу в тупиковом положении в обоих направлениях.
• Доступны варианты с огнестойким корпусом и металлическим уплотнением.
• Конструкция штока с защитой от выдувания.
• Кронштейн с фланцем прямого монтажа в соответствии со стандартом ISO 5211 для легкой и быстрой сборки приводов.
• Корпус из углеродистой стали (WCB) и нержавеющей стали (CF8M). • Регулируемая сальниковая набивка обеспечивает постоянное сжатие для надежного уплотнения штока. Может поставляться в соответствии со стандартом по выбросам вредных веществ.
• Вал поддерживается верхними и нижними подшипниками с длительным сроком службы, обеспечивающими устойчивость к коррозии и деформации при высоких механических нагрузках.
• Доступные варианты уплотнения: мягкое уплотнение из PTFE или R-PTFE; огнестойкое мягкое уплотнение из PTFE/SS316L или R-PTFE/Inconel B637; металлическое уплотнение из SS316L.
